汇聚在回流水位以下的雨水、灰水和黑水必须通过自动提升装置送入公共下水道,且不得发生回流。该原则适用于住宅以及公共建筑或工业厂房。污水通过一个或多个入口流入提升装置的集水箱。当集水箱中的污水达到预设液位时,污水泵自动启动,污水通过压力管道泵入市政污水管道。

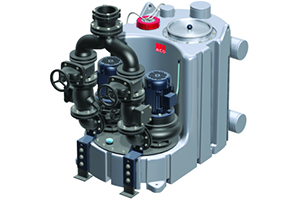

亚科提升装置Muli-Pro-PE



产品优势

  • 结构紧凑,占地面积小
  • 集成程度高
  • 设备重量轻可快速装配
  • 优化型叶轮,大通过率
  • 部件具有高度抗化学腐蚀性能
  • 一体成型密闭式水箱


应用领域

适用于大流量的污水提升场合

  • 油脂分离器出水下游的提升
  • 卫生间污水的提升
  • 多用户住宅
  • 办公楼、酒店、医院
  • 大型商业综合体
  • 含有餐饮的建筑物

产品组件包括

PE材质的收集水箱

  • 水箱总容积为500L
  • 箱体上带放空排水接口
  • 带检修开孔便于维护 (1*130mm+1*250mm)
  • 水箱固定用锚栓装置
  • 带手动隔膜泵接口, 其接口尺寸为R1 ½”

管道连接

  • 4*DN150水平入水连接口
  • 1*DN150竖向入水连接口
  • 1*DN100通气管连接口



压力出水管连接

  • 配备专用防回流阀
  • Y型三通螺栓固定连接
  • 配置特制柔性出口法兰连接(适用外径DN108-114.3压力管路连接)
  • 选配特制检修用闸阀

液位开关

  • 配置气动式液位开关
  • 配置10米气动控制电缆
  • 配置防堵塞微气泡发生装置



2套污水提升泵机组

  • 水泵为三相电机400V,50Hz
  • 保护等级IP68
  • 水泵配有通道式叶轮
  • 配套机械密封

2种控制箱可选

  • PE K 系列
    -保护等级IP5
    -预留可收集故障和操作信号
  • PE CN K 系列
    -配置液晶显示屏幕
    -保护等级IP54
    -配置485通讯接口


型号电机功率(Kw)水泵性能重量(kg)水箱容积
P1P2电流(A)电压(V)
Muli Pro-PE K-15 duo2.011.53.6400295520L
Muli Pro-PE K-22 duo2.942.25.2400310520L
Muli Pro-PE K-30 duo3.8736.6400350520L
Muli Pro-PE K-55 duo6.715.511.6400425520L
Muli Pro-PE K-75 duo8.977.515.5400495520L
Muli Pro-PE CN K-404.8248.2380260520L
Muli Pro-PE CN K-556.715.511.1380325520L
Muli Pro-PE CN K-758.977.515.5380330520L

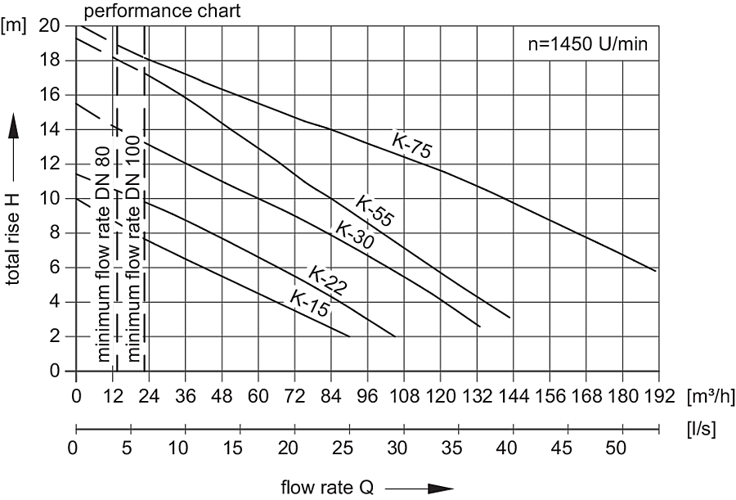

型号扬程不同流量下对应的扬程介质温度
4 m6 m8 m10 m12 m14 m16 m18 m正常最高
[m][l/s][l/s][l/s][l/s][l/s][l/s][l/s][l/s][°C][°C]
Muli Pro-PE K‑15 duo3 – 818.311.75.84060
Muli Pro-PE K‑22 duo3 – 1024.218.512.55.34060
Muli Pro-PE K‑30 duo4 – 1433.528.423.116.810.34.24060
Muli Pro-PE K‑55 duo4 – 1737.332.728.123.118.814.19.44060
Muli Pro-PE K‑75 duo6 – 1851.846.239.231.723.214.26.84060

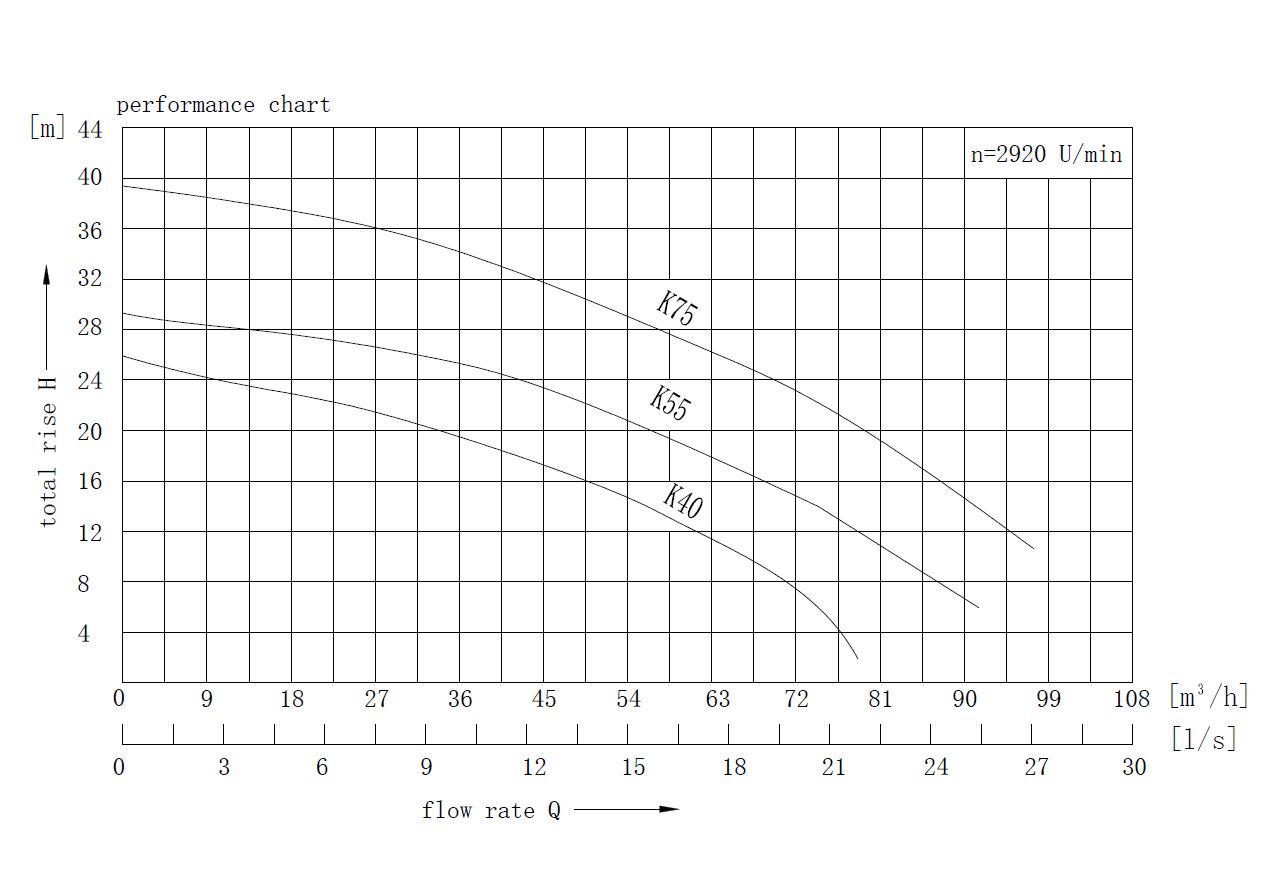

型号扬程不同流量下对应的扬程介质温度
8 m12 m16 m20 m24 m28 m32 m36 m正常最高
[m][l/s][l/s][l/s][l/s][l/s][l/s][l/s][l/s][°C][°C]
Muli Pro-PE CN K‑408 – 242017.213.59.52.5---4060
Muli Pro-PE CN K‑5515 – 28-2219.216.1113.5--4060
Muli Pro-PE CN K‑7515 – 38--24.42219.31612.57.54060
