ACO Qmax Neo -大流量模块化排水沟

ACO Qmax Neo 排水沟系统：专为大面积排水、重载工况及长距离输水需求设计，兼具大流量、高效率的排水性能优势。其模块化架构可显著优化物流园区排水布置，是大面积汇水区域项目的优选解决方案。此外，该系统可提供高承载等级缝隙式排水解决方案，同时具备一定的调蓄容积，实现排水与调蓄功能的高效兼顾。

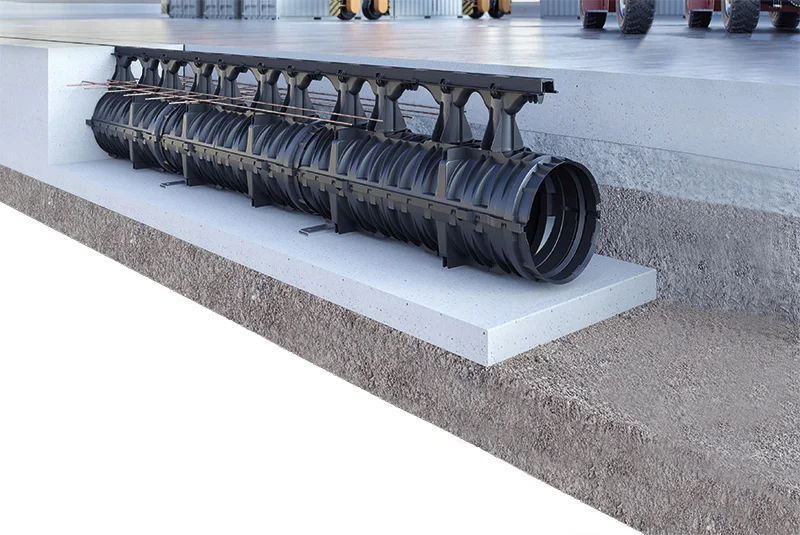

埋深浅，节约竖向空间
可跨越多种地面荷载区域，不影响地面功能分区
可扩展模块设计，适配不同排水场景
可逆坡排水，管沟布局灵活方便

采用承插式连接，安装简便
构件重量轻便，无需额外起重设备即可快速安装
沟体配备调平支撑脚，便于与混凝土基础固定
可提供详细安装指南及现场技术支持服务

窄型缝隙式盖板可实现隐蔽式收水，且能适配最高至 F 900 的荷载等级
沟体内壁光滑，提升自净能力，降低维护成本
聚丙烯材质，耐化学腐蚀
快速高效收集雨水，充分保护场地的设施

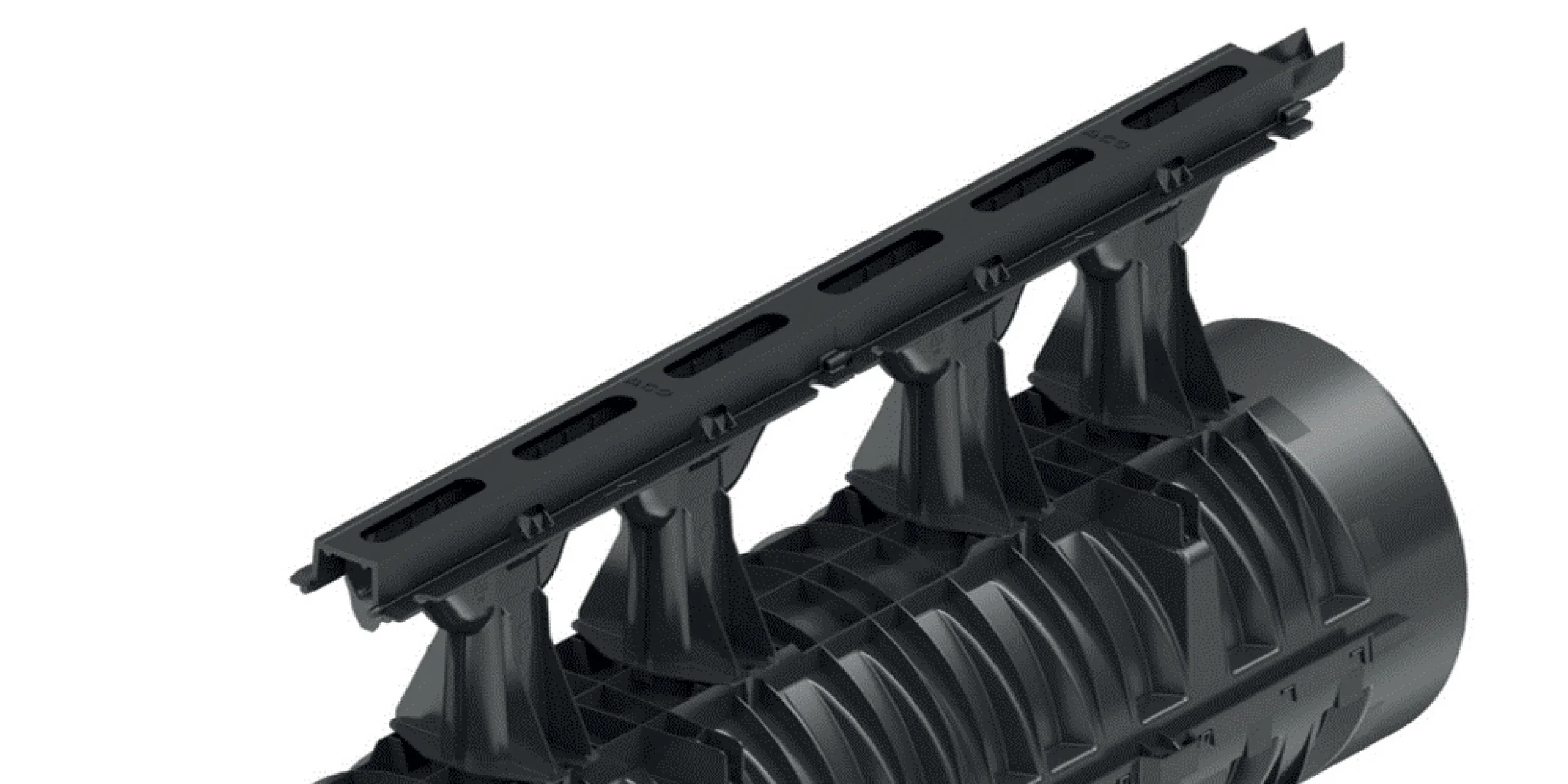

Q-Flow

高承载，高流量球墨铸铁缝隙盖板
单侧延米收水能力4.3 l/s 双侧延米收水能力7.1 l/s

Q-Guard

高承载，安全缝球墨铸铁缝隙盖板
单侧延米收水能力2.3 l/s 双侧延米收水能力4.2 l/s

ACO Qmax® 盖板适配全系列沟体规格，建筑设计师、给排水工程师可根据应用场景选择以下不同功能的铸铁缝隙盖板。

沟段长度 [m]	Q [l/s]
坡度	0%	0.5%
10 m	45.0	55.8
25 m	42.5	63.2
50 m	39.7	71.0
100 m	35.8	78.1
200 m	30.6	85.0

沟段长度 [m]	Q [l/s]
坡度	0%	0.5%
10 m	254	287
25 m	240	310
50 m	230	340
100 m	218	390
200 m	200	438

公称尺寸	当量管径
ø 300 mm	DN300

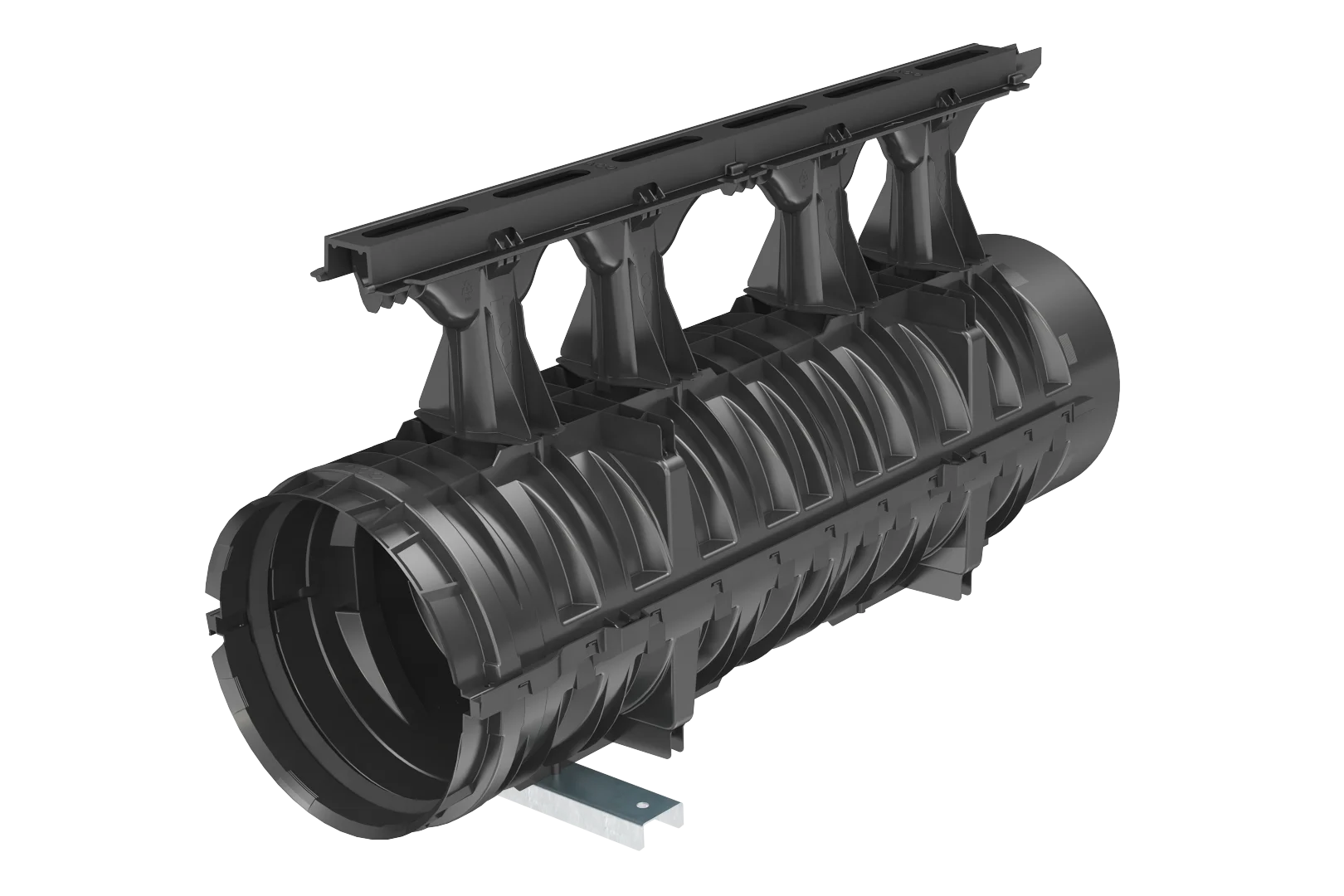

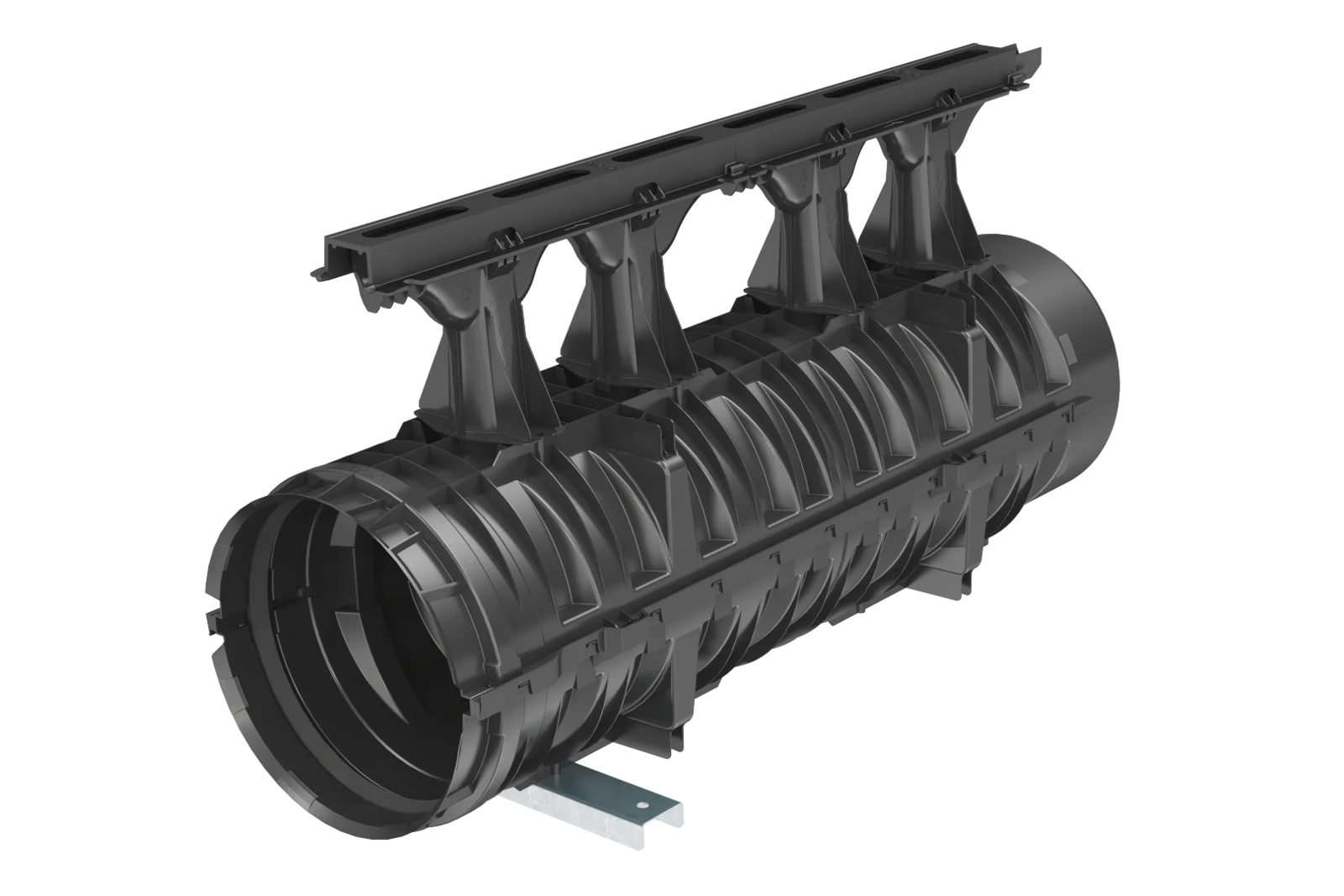

Image-aco-qmax-neo-product-picture-600 01

公称尺寸	当量管径
ø 600 mm	DN600

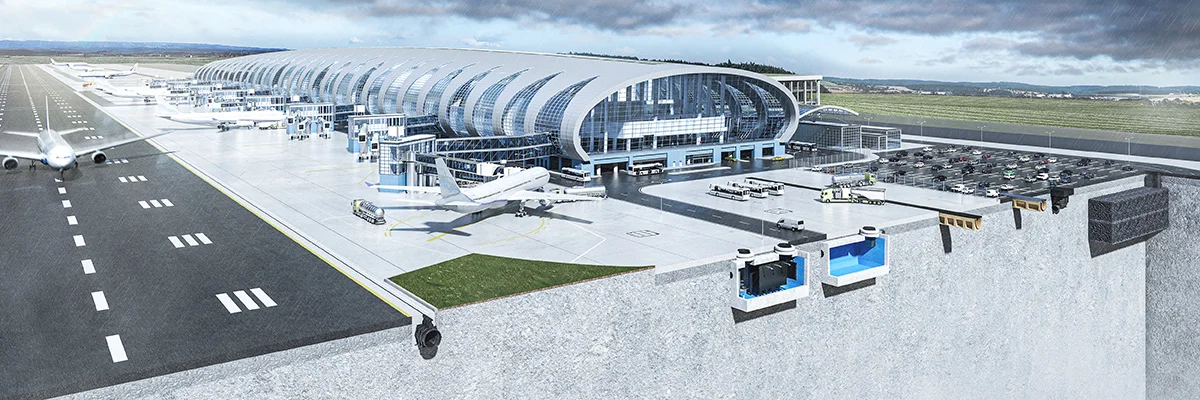

雨水可持续利用是未来至关重要的议题。
ACO Qmax Neo 排水沟系统，可满足各类场景对高水力性能缝隙式排水系统的需求。系统经济易装，适配全荷载等级，适用于各类工程项目。ACO Qmax®—— 可持续现代化地表排水管理的核心之选！灵活调蓄 + 高效排涝双管齐下，让雨水可持续利用效率实现质的飞跃。

Q-Flow

高承载，高流量球墨铸铁缝隙盖板
单侧延米收水能力4.3 l/s 双侧延米收水能力7.1 l/s

Q-Guard

高承载，安全缝球墨铸铁缝隙盖板
单侧延米收水能力2.3 l/s 双侧延米收水能力4.2 l/s

ACO Qmax® 盖板适配全系列沟体规格，建筑设计师、给排水工程师可根据应用场景选择以下不同功能的铸铁缝隙盖板。

沟段长度 [m]	Q [l/s]
坡度	0%	0.5%
10 m	45.0	55.8
25 m	42.5	63.2
50 m	39.7	71.0
100 m	35.8	78.1
200 m	30.6	85.0

沟段长度 [m]	Q [l/s]
坡度	0%	0.5%
10 m	254	287
25 m	240	310
50 m	230	340
100 m	218	390
200 m	200	438

公称尺寸	当量管径
ø 300 mm	DN300

公称尺寸	当量管径
ø 600 mm	DN600

Browser not supported

ACO Qmax Neo

设计优势

安装优势

运行优势

隐蔽缝隙式球墨铸铁盖板

公称尺寸 ø 300

公称尺寸 ø 600 mm

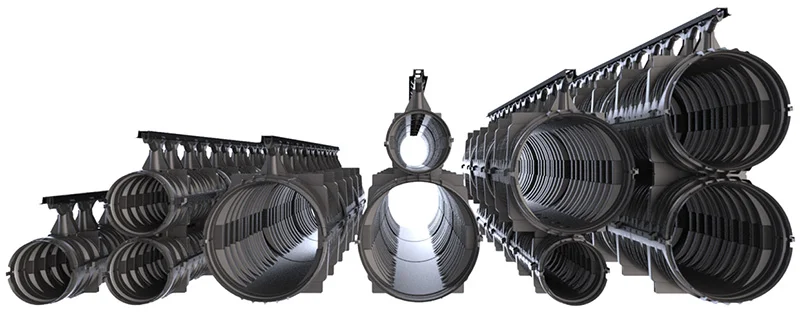

组合方案

可持续解决方案

隐蔽缝隙式球墨铸铁盖板

公称尺寸 ø 300

公称尺寸 ø 600 mm

组合方案

可持续解决方案

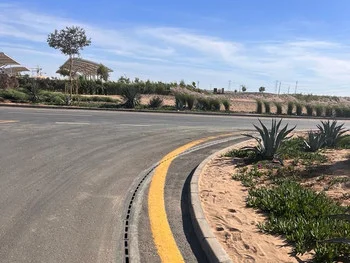

红海机场，沙特阿拉伯

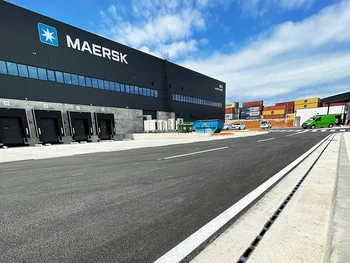

Log Expert, 克罗地亚

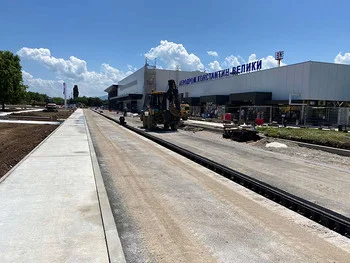

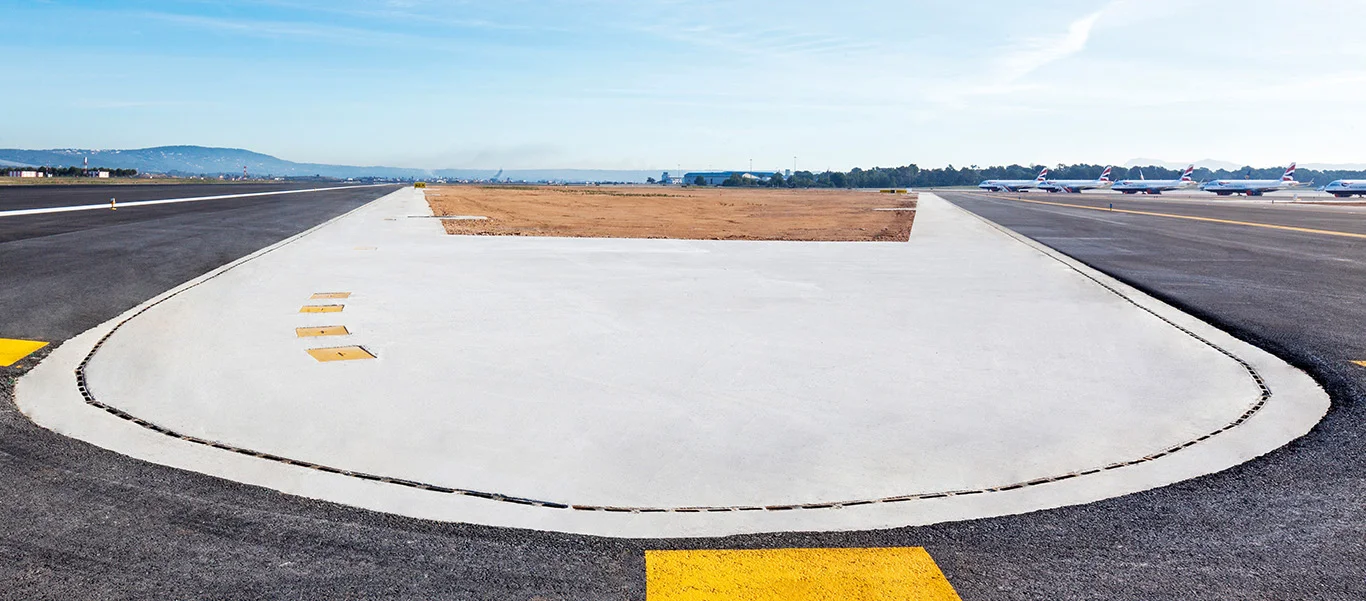

尼什机场，塞尔维亚

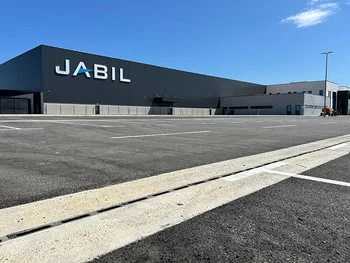

物流中心，克罗地亚

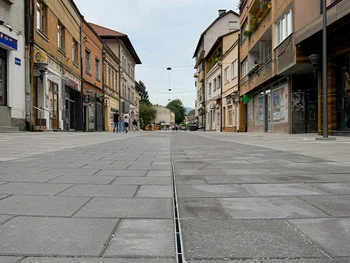

特拉夫尼克，波斯尼亚和黑塞哥维那

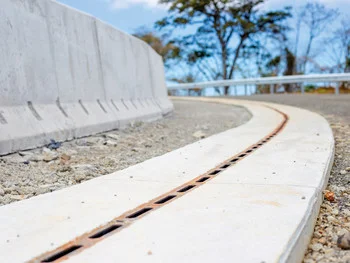

国道，哥斯达黎加
